Referencia GNSS

La configuración del GNSS para su unidad de referencia se accede desde la selección de instrumento pantalla seleccionando Referencia GNSS como el tipo de instrumento, a continuación, pulsando el Editar botón para configurar su perfil de referencia GNSS seleccionado.

Modelo y Comunicación

Esto se utiliza para seleccionar la marca y modelo del receptor, el puerto que el colector de datos está conectado y el modo en que el receptor actual se reproducirá en el proceso RTK. Por favor, ver el modelo GNSS y Comunicación tema para obtener más información.

Tolerancia

Esto se utiliza para introducir información sobre la ubicación de la estación de referencia (base). Por favor ver el GNSS Tolerancia (Referencia) tema para obtener más información.

Altura de la antena

Los ajustes de la antena se utilizan para calcular o ingresar la altura del centro de fase de la antena sobre el suelo. Por favor, vea la configuración de la antena GNSS tema para obtener más información.

Máscara SV

El ajuste de la máscara de SV se utiliza para establecer el número mínimo de satélites que son necesarios para producir una solución con una posición válida. La SVS también debe pasar la prueba máscara de elevación para ser incluido en este número para el cálculo de la posición del receptor remoto.

Máscara PDOP

La máscara PDOP se utiliza para controlar la geometría aceptable de los satélites utilizados para calcular la posición RTK. Si el valor PDOP excede este número, el usuario no tendrá derecho a cobrar una posición RTK.

Máscara de elevación

La máscara de elevación se utiliza para determinar qué satélites a utilizar en el cálculo de las correcciones diferenciales para transmitir al móvil (s). Los satélites debajo de este valor no serán utilizados en la solución. ángulos máscara de elevación son típicamente igual o menor que la máscara de elevación establecida para el sistema móvil.

Se pueden definir tres diferentes modos de tolerancia que se pueden seleccionar desde la opción Configuración del sensor en la configuración GNSS menú mientras topografía. Ajustes de tolerancia se utilizan para garantizar que ciertos criterios se cumplen cada vez que toma una medición. La razón de tres configuraciones diferentes es que le permite especificar tolerancias diferentes para diferentes tipos de mediciones que pueda necesitar para hacer. Por ejemplo, tendrían que ser medido con más precisión a continuación, los que se utilizan para mediciones topográficas puntos de control.

Descripción

Aquí es donde se puede asignar una descripción "amigable" con sus tres modos de tolerancia para que sean más fáciles de identificar a usted - por ejemplo "puntos de control" o "puntos de levantamiento".

opciones

Tiempo real

Alternar para establecer los ajustes de tolerancia para RTK.

observaciones

Este es el número mínimo de observaciones de que el receptor debe recoger y media con el fin de calcular una solución.

Solución

Cada observación debe ser del tipo de solución especificada (o mejor). Puede seleccionar entre varios modos de solución dependiendo de la marca y el modelo del receptor, estos pueden ser:

  • Autónomo

  • SBAS (por satélite sistema de aumentación basado)

  • DGPS (Differential Global Positioning System)

  • RTK Flotante (diferencial solución portadora)

  • RTK fijo (diferencial solución portadora)

Por favor, consulte la documentación del fabricante del GNSS para la respectiva exactitud posicional las soluciones.

Máscara de elevación

La máscara de elevación se usa para filtrar los satélites que están cerca del horizonte y son, por lo tanto, poco fiable. ángulos máscara de elevación típicos pueden oscilar entre 10º y 20º.

PDOP

El PDOP (Dilución de la Precisión) máscara se utiliza para controlar la geometría aceptable de los satélites utilizados para calcular la solución. Si el valor PDOP excede este número, el usuario no tendrá derecho a cobrar una posición. máscaras PDOP típicos son 5 o 6.

Los satélites computarizada

La máscara de satélites se utiliza para establecer el número mínimo de satélites que son necesarios para producir una solución con una posición válida. Cada satélite también debe pasar la prueba de máscara de elevación para ser incluido en este número para el cálculo de la posición del receptor remoto.

DesviaciónEstándar Horizontal

FieldGenius usará los valores de desviación estándar instantáneas que su receptor está emitiendo para determinar si la medida puede proceder. Si los valores de desviación estándar instantáneos son igual o inferior a los valores que ha especificado, entonces la medición se puede proceder. Una vez que esto sucede, FieldGeniusiniciará el promedio de las mediciones y calcular y mostrar un promedio de los valores de la desviación estándar. Estos valores de desviación estándar promedio debe permanecer igual o inferior a los valores que ha especificado para toda la duración de la medida, para la medición de ser aceptado como que están dentro de las tolerancias especificadas.

Esta es su máxima desviación estándar horizontal aceptable para ser mantenida durante la medición del punto.

DesviaciónEstándar Vertical

Esta es su desviación estándar verticales máximo aceptable para ser mantenida durante la medición del punto.

corrección de la edad

El tiempo máximo (en segundos) desde que se recibió datos de corrección.

Tolerancia punto

Tolerancia punto - Observaciones

Este es el número mínimo de observaciones de que el receptor debe recoger y media con el fin de calcular una solución.

Tolerancia punto - Tiempo

Esta es la duración del tiempo mínimo que el receptor debe recoger y observaciones promedio con el fin de calcular una solución.

Las tolerancias de post-procesamiento

Estos ajustes se aplican al usar FieldGenius para recoger datos estáticos para el procesamiento post más adelante.

Tenga en cuenta que FieldGenius no es compatible con la recogida de datos en bruto en todos los receptores GNSS, por favor referirse al registro de datos brutos tema para obtener detalles adicionales, incluyendo una lista de receptores que soportan esta función.

Uso

Esta opción determina si FieldGenius debe utilizar el modo de proceso post para recopilar datos estáticos para el procesamiento post más adelante.

Selección Siempre instruye Referencia GPS para cambiar automáticamente al modo Post Process para recopilar datos estáticos para todos los puntos.

Selección de inicio automático instruye Referencia GPS para cambiar automáticamente al modo Post Process para recoger datos estáticos para el punto actual medida, si no se cumplen las máscaras solución actual.

Selección manual le permite cambiar al modo Post Process para recoger datos estáticos para cualquier punto, ya que se está midiendo, pero FieldGenius no lo hará automáticamente.

Tiempo - Menos de 5 SV

Esto define la duración de la colección estática si el número mínimo de satélites que están siendo rastreados durante la sesión estática es de 4 satélites. De fábrica = 30 minutos.

Si en cualquier momento el número de satélites cae por debajo de 4 (que es el número mínimo de satélites necesarios para publicar proceso una solución 3D), el reloj interno de temporización de la sesión estática se restablecerá a cero y empezar de nuevo.

Tiempo - Menos de 6 SV

Esto define la duración de la colección estática si el número mínimo de satélites que están siendo rastreados durante la sesión estática es de 5 satélites. Defecto = 25 minutos.

Tiempo - Menos de 7 SV

Esto define la duración de la colección estática si el número mínimo de satélites que están siendo rastreados durante la sesión estática es de 6 satélites. Defecto = 20 minutos.

Tiempo - Menos de 8 SV

Esto define la duración de la colección estática si el número mínimo de satélites que están siendo rastreados durante la sesión estática es de 7 satélites. Defecto = 15 minutos.

Tiempo - 8 o más SV

Esto define la duración de la colección estática si el número mínimo de satélites rastreados durante la sesión estática es de 8 o más satélites. Defecto = 10 minutos.

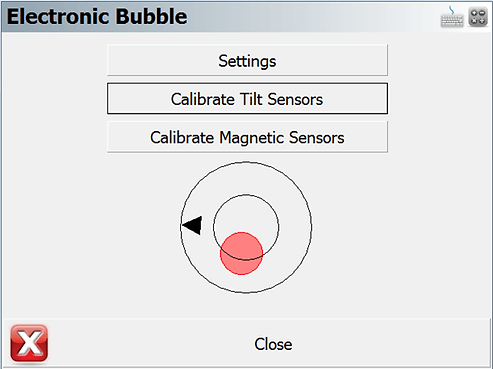

Burbuja electrónica / inclinación Encuesta


El nivel electrónico utiliza sensores MEMS en el receptor GNSS para compensar la inclinación del mástil de la antena.

Esta característica mejora el flujo de trabajo al punto de recogida del GNSS por:

  • Distancia vertical y horizontal introducido por la inclinación polo será compensado automáticamente si se desea.

  • Eliminar la necesidad de centrarse en la burbuja convencional en el poste del GNSS, mientras que la toma de medidas.

  • Deja de usuario guarde puntos si el ángulo de inclinación de polos es mayor que el nivel de tolerancia.

La función de la burbuja electrónica requiere calibraciones antes de ser utilizado en trabajos de producción. Con un receptor GNSS conectado apoyado, ajustes y calibraciones relacionadas con el nivel electrónico puede ser localizado en los Ajustes | Configurar sensor | Burbuja electrónica pantalla

​

​

ajustes

burbuja electrónica

Burbuja función alterna electrónico de encendido / apagado

la inclinación compensada

Alterna compensación de inclinación ON / OFF

Con la compensación de inclinación activada, se añadirá la distancia de inclinación en el cálculo de las mediciones GNSS.

El rechazo de inclinación

Alterna inclinar el rechazo de encendido / apagado

Con el rechazo de inclinación activada, el usuario no será capaz de almacenar los puntos de si el ángulo de inclinación excede la tolerancia rechazo especificado.

Inclinación Rechazo (DEG)

Incline la tolerancia rechazo en grados. El usuario sólo puede almacenar puntos aunque sólo sea el ángulo de inclinación está por debajo del límite establecido.

La declinación magnética

Especificar el ángulo entre el norte magnético y el norte verdadero

  • Computarizada - declinación magnética se calcula utilizando Referencia de campo geomagnético Internacional modelo (IGRF-12).

  • Usuario - Introduzca un valor de la declinación magnética deseada.

Sensores Calibre

Calibrar sensores de inclinación

Este procedimiento calibra el sensor de inclinación interna, y almacena la pone a cero el ángulo vertical.

  1. Haga clic en el botón “Calibrar sensores de inclinación” para entrar en el procedimiento.

  2. Nivelar el receptor GNSS con una referencia calibrada tal como un bípode o trípode.

  3. Asegúrese de que el receptor GNSS está en una posición vertical estable.

  4. Haga clic en el botón “Calibrar” para terminar la calibración del sensor de inclinación.

Nota: El panel de control en el receptor GNSS debe estar orientada hacia el operador cuando se utiliza el nivel electrónico.

Calibrar sensores magnéticos

Este procedimiento calibra el sensor magnético interno.

  1. Haga clic en “Calibrar sensores magnéticos” botón para entrar en el procedimiento.

  2. Asegúrese de que el receptor GNSS está lejos de cualquier fuente magnéticos artificiales.

  3. Haga clic en el botón “Calibrar” para iniciar la calibración magnética.

  4. Lentamente gire el receptor GNSS sobre sus 3 ejes para llenar la barra de progreso.

    • Tenga en cuenta que la barra de progreso no se moverá a menos que el instrumento está siendo girado.

Este demostrar los ejes de rotación:

  • Eje longitudinal (Roll)

  • Eje lateral (Pitch)

  • Eje vertical (guiñada)

Referencia y el móvil herramientas comunes

La pantalla de Enlace Configurar se utiliza para configurar el enlace de radio o GSM para transmitir o recibir correcciones RTK. El modo variará dependiendo del tipo de receptor. El botón de configuración permite al usuario entrar en más detalles del dispositivo, incluidos los canales y frecuencias paray radios módems GSM.

Si necesita conectarse a una máquina de colada NTRIP, también se puede acceder de que en la pantalla de configuración.

Enlace para acceder a Configurar

Para acceder a esta pantalla es necesario conectar primero en un receptor de referencia y móvil. Una vez conectado, puede acceder a este diálogo. Por favor revise la referencia (base) Receptor general o de los Rover Receptor general temas para obtener más detalles sobre el flujo de trabajo.

​

​

Dispositivo
Tipo de dispositivo

Seleccionar el tipo de dispositivo de corrección de enlace correspondiente, tal como GSM módulo, módulo UHF Radio, recopilador de datos de Internet, u otro dispositivo.

Puerto de dispositivo

Seleccione el puerto apropiado cuando existen múltiples opciones.

Configuración de dispositivo

Cuando se pulsa el botón de configuración en el cuadro de diálogo anterior, aparecerá la pantalla de configuración de radio o de configuración del módem. Elige la marca de radio y el modelo de la desplegable y ajustar el canal o frecuencia, la radio se puede programar por FieldGenius al canal o frecuencia seleccionada (en algunos modelos). Si está utilizando un servidor NTRIP o GPRS, introduzca sus credenciales de servidor de internet y aquí.

corrección de datos
Tipo de mensaje

El tipo de mensaje se utiliza en la determinación de qué flujos de datos se envían desde la estación de referencia para el receptor remoto. Pueden ser RTCM, CMR o un formato propietario.

Base ID de la estación

Seleccione un ID específico de la estación base para restringir correcciones de mensajes a las estaciones de referencia específicos.

La transformación RTCM

Para recibir horizontal y vertical de la información del sistema de coordenadas de la red, activar los mensajes de transformación de RTCM.
